華升液晶電視教學實驗箱（學生機）

產品名稱：液晶電視教學實驗箱（液晶電視教學維修原理實訓箱）

               （職業教育示范院校電子技術實訓項目開發中標設備）

產品品牌：華聲

產品型號：HSLCD-JX8005

研發機構：珠海市華升光電科技有限公司

產品簡介：

15．6寸LED液晶顯示屏、定制實驗箱、MST6M182主流驅動方案液晶電視數字主板（教學版）、液晶電視電源板、華升液晶電視教學實驗?zāi)K（擁有核心技術集系統工作指示、工作時序指示、操作控制、電壓監測、實驗測量、波形測試、檢修測試、故障演試、檢測排查、技能考核、技能競賽等一體化功能設計的實訓模塊；主要突出于教學需求設計的主要波形測試點、控制電平測試點、主要電壓測試點、工作時序測試點、主要電壓監測顯示、整機運行時序指示、十種常見故障現象即時呈現于液晶屏上）、華升液晶電視教學實驗實訓軟件系統等。

產品參數：

整體尺寸：400*300*150MM

供電輸入：AC 100--240V

顯示尺寸：15．6寸LED高亮液晶顯示屏

分  辯  率：1366X768

驅動方案：主流MST芯片方案（主流品牌機型使用）

軟件方案：華升液晶電視教學實驗實訓系統

產品介紹：

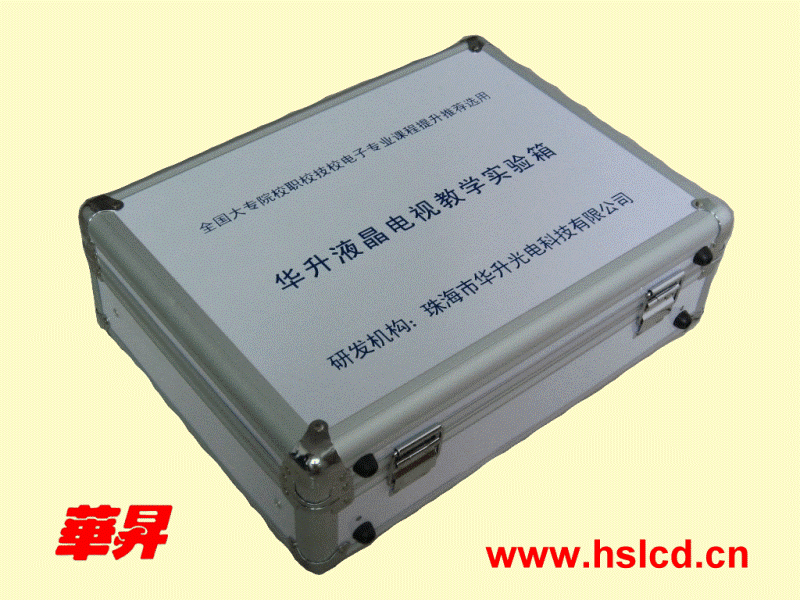

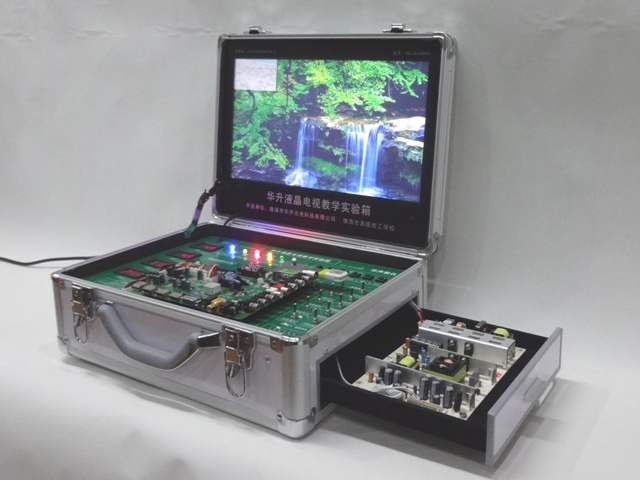

整機外觀：

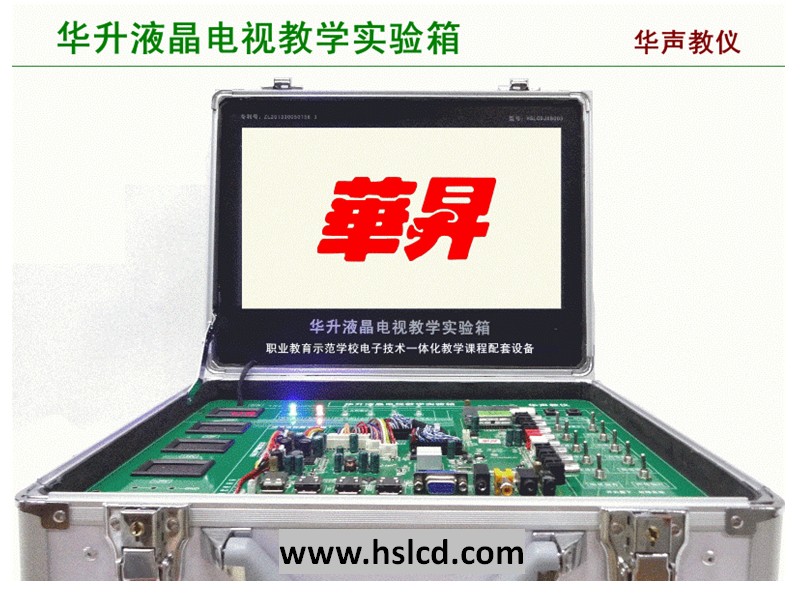

正面圖：



演示圖：

結構圖：請勿侵權（包括但不限于全部或部分復制、修改、仿制、引用等功能實現）

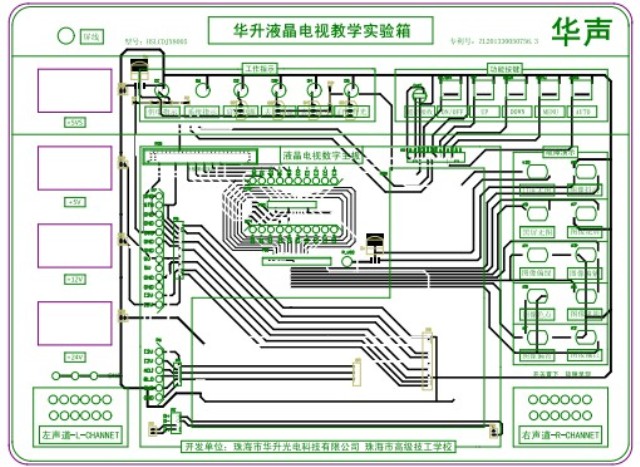

設計圖：

產品特點：

1、華升全能核心技術產品，工學結合一體化教學課程實際應用研發適用于大學及中高職院校教學。

2、根據液晶電視機科技研發、工作結構原理、系統理論教學與檢修實驗實訓需求設計。

3、采用主流的MST方案以教學應用設計各種功能接口，主板可拆分離，教學更加有利。

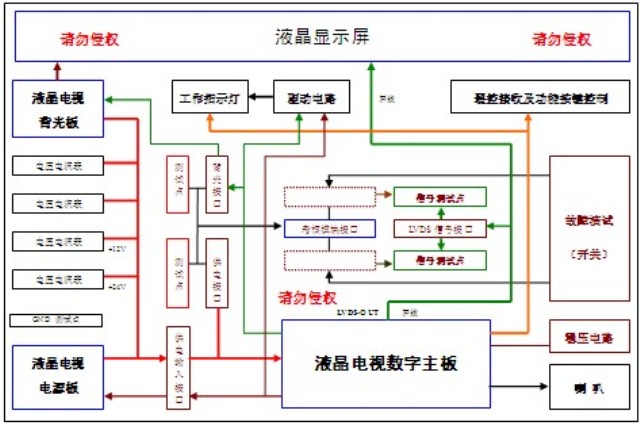

4、配套完善的主板及電源板的電路原理圖紙、整機工作原理結構框圖、實物對照圖等。

5、自主開發的主板通用驅動程序支持10--86寸各種液晶電視機故障演試及點屏實訓。

6、配套完善的教學課件、理論教材、實驗指導書、軟件程序等。

功能介紹：

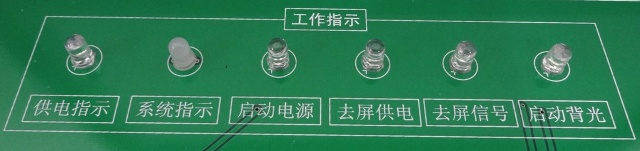

1、工作指示：根據液晶電視機整機啟動工作原理研發的工作指示燈.直觀顯示工作時序啟動過程。

2、功能按鍵：根據實驗實訓考核需要設計功能按鍵.

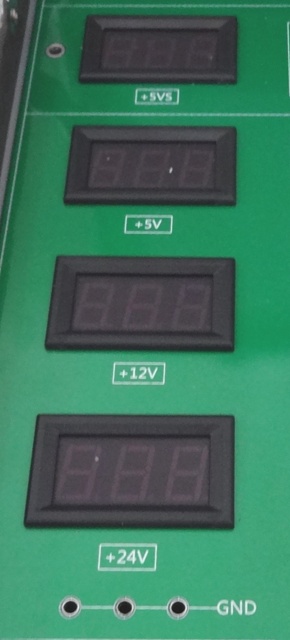

3、監測指示：直觀顯示整機工作的各組電壓監測變化.

4、故障演試：根據教學需求及實際功能設計各種常見故障現象演試。

5、工作電壓測試點：根據教學需求及原理實操設計工作電壓測試點、供電控制對接實操等項目。

6、信號波形測試點：根據教學需求及原理實操設計信號波形測試點、信號線位對接實操等項目。

7、智能考核：根據教學需求、原理實操、競賽考核設計智能考核模塊。競賽考核開始，智能考核模塊設定插入，通電后自動進入考核模式，自動倒計時開始計時至設定時間結束，競賽考核試題完美應用配套。

     考核模塊：新增智能考核模塊計時考核功能，另購。
8、拆裝設計：快速拆裝主板、電源板的教學靈活應用設計，可對主要板卡獨立取下教學及實驗測量，損壞也可隨時更換。

最新出品：2017年5月

實現課程：

液晶電視機工作原理、液晶電視機主板電路圖紙與電路結構分析、液晶電視機主板啟動流程與信號流程、液晶電視機主板工作電壓及波形測量、液晶電視機主板故障分析與檢修實操、液晶電視機電源板工作原理與結構框圖、液晶電視機電源板故障分析與檢修實操、液晶電視機主板工廠調試實操、液晶電視機整機檢修實操、液晶電視機整機故障檢修實訓與技能競賽、更多......

配用儀表：

數字萬用表、數字雙蹤示波器、U盤2G、常用工具、液晶驅動升級工具V10.0X教學版等。

應用領域

國家示范性中等、高等職業院校電子技術項目建設開發、高級技工學校電子技術項目建設開發、

液晶電視教學實驗實訓室建設、液晶電視一體化教學實施



應用院校

江蘇南京正德職業技術學院、安微工商職業學院、安微科技學院、珠海市高級技工學校、大連民族大學物理與材料工程學院、天津職業技術師范大學、北京信息職業技術學院等
