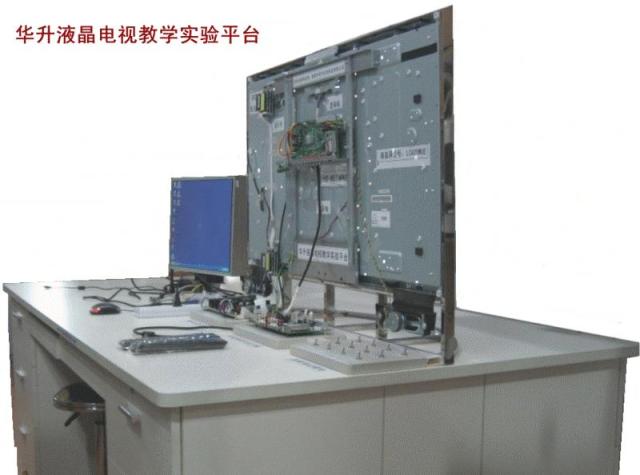

華升液晶電視教學實驗平臺（教師機）

產品名稱：華升液晶電視教學實驗平臺（華升液晶電視教學實訓平臺）

產品品牌：華聲

產品型號：HSLCD-JX9004

核心技術：華升液晶電視全能核心技術平臺

軟件系統：華升液晶電視教學實驗實訓應用軟件系統

研發機構：珠海市華升光電科技有限公司

產品參數：
整體尺寸：240CM長 * 120CM寬 * 76CM高
供電輸入：AC 100--240V
顯示尺寸：42寸液晶電視機屏幕
顯示分辯率：1920X1080
驅動方案：主流MST芯片技術方案
 軟件方案：華升液晶電視教學實驗實訓軟件

主要功能：

整機結構、工作原理、工序指示、電壓監測、實驗測量、波形測試、檢修測試、實驗?zāi)M、故障演試、功能測試、工廠調試、點屏實訓、配板實操、檢修實訓、故障排除、考核競賽等直觀項目教學實驗實訓。

主要配置：

42寸液晶電視機屏幕、19寸工業級非標雙屏觸控液晶顯示器、定制教學實訓電腦主機、液晶電視教學實訓主體模塊（集系統工作指示、工作時序指示、操作控制、電壓監測、實驗測量、波形測試、檢修測試、故障演試、技能考核、技能競賽等一體化全功能設計）、華升液晶驅動升級工具V10.0X教學版、定制實訓工作平臺、主流高清方案華升液晶電視實訓主板（教學版）、華升LVDS信號定義轉換模塊、直流可調穩壓電源、直流可調電源模塊、信號分配器、液晶屏檢修測試架、液晶電視教學實訓軟件系統。

專業設計：

1、液晶顯示屏：40寸液晶電視機屏幕（分辨率1920X080）固定于實訓臺面、19寸工業級非標雙屏觸控液晶顯示器固定于實訓臺面。

2、主體模塊：依照專業教學實驗實訓考核需求設計液晶電視教學實訓主體模塊，集系統工作指示、工作時序指示、操作控制、電壓監測、實驗測量、波形測試、故障演試、檢測排查、檢修測試等一體化全功能設計的實訓模塊，固定于實訓臺面液晶屏背面之下；主要突出于教學需求設計的主要波形測試點、控制電平測試點、主要電壓測試點、工作時序測試點、主要電壓監測顯示、整機運行時序指示、十種常見故障現象即時呈現于液晶屏上。

3、液晶電視實訓主板：采用最新主流MST方案設計的液晶電視實訓主板（教學專用版），固定于主體模塊之上，快速分離拆卸設計，方便獨立教學及損壞獨立更換；配套對應清晰電路原理圖紙及工作分析教程、教學實訓教材，可以直接實現各種實驗測量、波形測量、故障演試、供電指示、啟動指示、操作控制、工廠調試、檢修實訓等教學實訓項目課程。

4、供電部分：液晶電視電源板安裝于主體模塊側面，突出主要電壓測試點；快速拆卸設計，方便獨立教學項目實訓；配套對應清晰電路原理圖紙及工作分析教程、教學實訓教材，可以直接實現相應實驗測量、故障演試、工作指示、啟動指示、檢修實訓等教學實訓項目課程。

5、背光部分：背光板固定于液晶屏面板背面，快速分離拆卸設計，方便獨立教學及項目實訓；配套教學實訓教材，可以直接實現相應實驗測量、故障演試、工作指示、啟動指示、檢修實訓等教學實訓項目課程。

6、工作指示：直觀指示設計，供電電源指示、系統運行指示、主板運行指示、主電源啟動控制指示、去屏信號供給指示、液晶屏供電控制指示、背光啟動控制指示。在系統運行過程中，對應指示燈亮燈順序直觀呈現出整機系統啟動過程；

8．電壓監測：直觀顯示整機各組供電5VS、24V、12V、5V的電壓顯示、能夠直觀監測帶機供電及控制變化，可以直觀實現實驗測量、工作顯示、啟動顯示、檢修實訓等教學實訓項目課程。

9、操作控制：功能按鍵開關和遙控接收控制整機系統運作，配套多功能遙控器實現各項實驗實訓項目教學。

10、主板程序：依照教學應用需求開發系統軟件程序，滿足各種教學實驗實訓需求的故障演試、排查測試、工廠調試，展現軟件程序引起的故障現象與解決辦法。

11、實訓軟件：安裝于教學實訓電腦主機的教學實驗實訓考核軟件，整合教學所需的模擬演試、實驗演試、檢修實訓、點屏實訓、配板實操、程序燒錄、讀取比對、數據升級等。

實現課程：

液晶顯示器工作原理、液晶顯示屏工作原理、液晶電視機工作原理、液晶電視機主板電路圖紙與電路結構分析、液晶電視機主板啟動流程與信號流程、液晶電視機主板工作電壓及波形測量、液晶電視機主板故障分析與檢修實操、液晶電視機電源板工作原理與結構框圖、液晶電視機電源板故障分析與檢修實操、液晶電視機背光結構與工作原理、液晶電視機背光板工作原理與結構框圖、液晶電視機背光板保護電路及排查技巧、液晶電視機背光板故障分析與檢修實操、點屏技術與液晶顯示屏檢測原理、點屏技術配板銷售實操、液晶電視機主板工廠調試實操、液晶電視機整機檢修實操、液晶電視機檢修報價技巧實操、液晶電視機售后服務運營實操、液晶顯示屏點屏技術實訓與技能競賽、液晶電視機整機故障檢修實訓與技能競賽、更多......

配用儀表：

數字萬用表、數字雙蹤示波器、DVD播放機、U盤、常用工具、華升液晶電視CCFL背光檢測工具V47型、華升液晶電視EEFL背光檢測工具V55型、華升液晶電視LED背光檢測工具V120I智能型等。

應用領域

國家示范性中等高等職業院校電子技術項目建設開發、高級技工學校電子技術項目建設開發、

液晶電視教學實驗實訓室建設、液晶電視一體化教學實施

聯系華升獲取最新產品技術參數

技術支持：華升教儀網 www.hslcd.cn

應用案例：正在使用華升液晶電視教育裝備的全國院校名單
